SCH8O/DIN pneumatski UPVC membranski ventil s prirubnicom

Pneumatski UPVC membranski ventil s prirubnicom izrađen je od UPVC materijala koji je otporan na jake kiseline i lužine te ne hrđa niti kamenac, što ga čini prikladnim za rukovanje raznim korozivnim medijima. Tijelo ventila ima kompaktnu strukturu, lagano je i lako se postavlja i održava, čime se smanjuje opterećenje na cjevovodnom sustavu. Struktura dijafragme osigurava čvrsto brtvljenje, učinkovito sprječava curenje medija i osigurava siguran i stabilan rad sustava. Pneumatsko upravljanje omogućuje brzo prebacivanje, brzo reagiranje i jednostavno daljinsko upravljanje i automatizaciju. Materijal je u skladu s nacionalnim higijenskim standardima, što ga čini prikladnim za prehrambene i farmaceutske primjene koje zahtijevaju visoke higijenske standarde.

Kontaktirajte nas

Prethodno：SCH8O/DIN UPVC/CPVC Labcock kuglasti ventil
Sljedeći：SCH8O/DIN pneumatski UPVC dvostruki pogonski membranski ventil

parametar aplikacija Tehnički standardi

Ima tijelo ventila otporno na koroziju i dijafragmu otpornu na koroziju, nema strukturu kutije za brtvljenje, prigušni element je elastična dijafragma, a kanal protoka tijela ventila je gladak. Stoga pneumatski membranski membranski ventil ima prednosti niskog naprezanja, velikog protoka, bez vanjskog curenja, praktičnosti, pouzdanosti i zaštite od požara i eksplozije. Široko je primjenjiv na slabe kiseline, slabe alkalije, slabu koroziju, visoku viskoznost, sadržavanje čestica i regulaciju protoka s vlaknima i toksičnim i nezagađujućim medijima.

NE	Ime	Materijal
1	Tijelo	UPVC
2	Poklopac	UPVC
3	Dijafragma	EPDM F46
4	Disk	UPVC
5	Cilindar	Aluminijska legura
6	Klip	Aluminijska legura
7	stabljika	Nehrđajući čelik 304 / 45#
8	Način povezivanja	Prirubnica

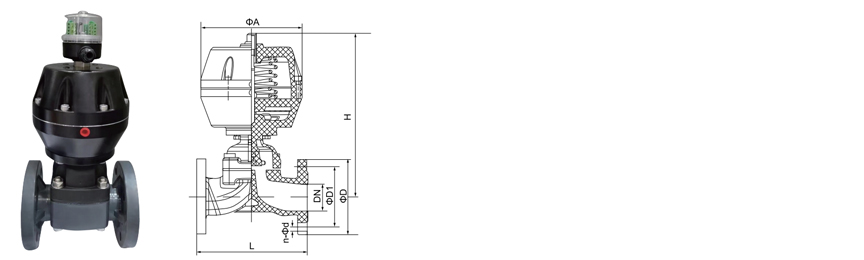

VELIČINA/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Težina ventila (KG)		2	2.3	2.5	3	5	8	13	16	24	30

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN pneumatski UPVC membranski ventil s prirubnicom Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN pneumatski UPVC membranski ventil s prirubnicom Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

UPVC i CPVC ventili: bolja kontrola protoka u linijama za ...
Nov 03,2026
Prvi znak da kemijski vod gubi kontrolu rijetko je puknuće cijevi. To je ventil koji se i dalje okreće, ali se više ne isključuje, ili ručka za čije pomicanje sada trebaju dvije ruke. Na liniji za prij...
saznajte više
Kako proizvođači CPVC fitinga osiguravaju kvalitetu: Vodič...
Oct 30,2026
Priključak od kloriranog polivinil klorida (CPVC) koji je prošao vizualnu provjeru još uvijek može pokvariti na prvoj vrućoj kemijskoj liniji ako se smjesa razgradila tijekom kalupljenja, ako je dubina utičnice isp...
saznajte više
Raspored 80 CPVC spojnica s navojem u odnosu na utičnicu: ...
Oct 28,2026
Navoj ili utičnica: Dva načina za spajanje Schedule 80 CPVC Pitanje se obično pojavljuje nakon što je specifikacija cijevi već postavljena. Inženjer pogona ili nadzornik održavanja odabire Schedule 80 CPVC zb...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN pneumatski UPVC membranski ventil s prirubnicom Znanje o industriji

Pneumatski UPVC membranski ventil s prirubnicom u odnosu na druge ventile: prednosti kontrole tekućine u ključnim industrijama

U industrijskim sustavima upravljanja tekućinama, pneumatski UPVC membranski ventili s prirubnicom pokazali su značajne prednosti u mnogim ključnim područjima zbog svoje jedinstvene strukture i karakteristika materijala, posebno u korozivnim medijima, visokim zahtjevima čistoće i teškim radnim uvjetima. Nasuprot tome, tradicionalni ventili (kao što su kuglasti ventili, leptir ventili, zasuni, itd.) mogu imati nedostatke u brtvljenju, otpornosti na koroziju ili troškovima održavanja. Slijedi usporedba njegovih temeljnih prednosti i primjena u raznim industrijama:

1. Sigurna pitka voda i pitka voda
Prednosti: UPVC materijal je netoksičan i zadovoljava higijenske standarde. Dizajn dijafragme sprječava kontakt između medija i metalnih dijelova kako bi se izbjegla sekundarna kontaminacija.

Usporedba: Metalni ventili su skloni hrđanju, ventili obloženi fluorom su skupi, a UPVC membranski ventili su ekonomični i sigurni.

2. Metalurgija
Prednosti: Otpornost na kiseline, lužine i korozivne kemijske medije (kao što su tekućine za galvanizaciju i otpadne vode za dekapiranje), otpornost na koroziju UPVC kućišta ventila daleko je bolja od one običnih ventila od ugljičnog čelika.
Usporedba: čestice lako troše sjedište kuglastog ventila, a membranski ventil ima strukturu mrtvog kuta koja može tolerirati tekućine koje sadrže nečistoće.

3. Fotonaponski & elektronički poluvodič
Prednosti: Kontrola tekućine ultravisoke čistoće, nema rizika od taloženja metalnih iona i pneumatski pogon za izbjegavanje onečišćenja uljem za podmazivanje.
Usporedba: leptir ventili imaju lošu izvedbu brtvljenja, a UPVC membranski ventili su prikladniji za sustave za isporuku ultra čiste vode i kemikalija.

4. Nuklearna energija
Prednosti: Strogi zahtjevi protiv propuštanja, dvoslojna brtvena struktura membranskog ventila može se nositi s radioaktivnim medijima, a UPVC je otporan na starenje zračenjem.
Usporedba: Brtvena zasuna je sklona curenju, a membranski ventili su sigurniji za održavanje.

5. Medicina
Prednosti: Zadovoljava GMP standarde, unutarnja stijenka tijela ventila je glatka i bez ostataka te je pogodna za sterilne tekućine (kao što su tekući lijekovi, voda za injekcije).
Usporedba: Tradicionalni ventili imaju mnogo mrtvih kutova za čišćenje, a membranski ventili mogu se očistiti online pomoću CIP/SIP.

6. Industrijska obrada vode i otpadnih voda
Prednosti: Otporan na jake oksidanse kao što su klor i ozon, prirubnički spoj osigurava brtvljenje u uvjetima visokog tlaka, pogodan za obradu otpadnih voda i RO sustave.
Usporedba: Leptir ventili se obično koriste pri niskom tlaku i velikom protoku, ali membranski ventili imaju dulji vijek trajanja u korozivnim medijima.

Sažetak osnovnih prednosti
Nulto propuštanje: Dizajn dijafragme potpuno izolira medij i stablo ventila kako bi se uklonio rizik od propuštanja.
Kralj otpornosti na koroziju: UPVC tijelo ventila pouzdanije je od metalnih ventila u kiselim, alkalnim i slanim sredinama.
Nisko održavanje: Nema složene mehaničke strukture, samo se dijafragma mora redovito mijenjati kako bi se smanjili troškovi zastoja.
Čisto i sigurno: Bez zagađenja, bez mrtvih uglova, ispunjava visoke zahtjeve čistoće i sanitarnih uvjeta.
