UPVC/CPVC križ

UPVC/CPVC Cross se široko koristi u vodovodnim, kemijskim i građevinskim industrijama. Napravljen od premium UPVC (neplastificiranog polivinil klorida) i CPVC (klorirani polivinilil klorid) materijala, ima otpornost na koroziju, toleranciju na visokotemperaturu i snagu, osiguravajući dugotrajni vijek trajanja.

Dizajn proizvoda naglašava jednostavnost ugradnje i održavanja, osiguravajući brtvljenje i stabilnost na točkama povezivanja, istovremeno smanjujući rizik od curenja. UPVC/CPVC Cross pogodan je za različite sustave cjevovoda, posebno za aplikacije koje zahtijevaju preusmjeravanje ili promjene smjera.

Kontaktirajte nas

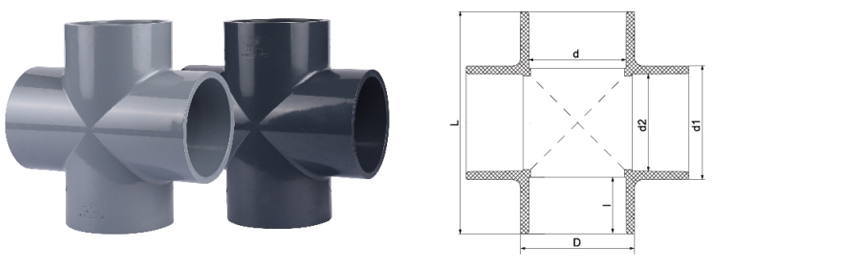

Veličina/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Runa	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	Ja	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
Ansi	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	Ja	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
Jis	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

UPVC/CPVC križ Industry knowledge

Ključne veze u industrijskim cjevovodima: tehnologija instalacije i brtvljenja UPVC/CPVC poprečni zglobovi

U industrijskim cjevovodima, UPVC (neplastificirani polivinil klorid) i CPVC (klorinirani polivinil klorid) poprečni spojevi (križ) su ključni komponente povezanosti i široko se koriste u visokotlačnim, korozivnim medijima i složenim scenarijima transporta tekućine. Različite industrije imaju specifične zahtjeve za svojstva materijala, tehnologiju brtvljenja i specifikacije instalacije. Slijede analiza aplikacije i tehničke točke za razne industrije:

1. Sigurna pitka voda
Odabir materijala: UPVC se široko koristi u cjevovodima za prijevoz pitke vode zbog svoje netoksičnosti, otpornosti na klor i niskih troškova.
Tehnologija brtvljenja: Upotrijebite ljepila na bazi otapala ili gumene brtve kako biste osigurali propuštanje i u skladu s NSF/ANSI 61 sigurnosnim standardima pitke vode.
Instalacijske točke: Izbjegavajte pretjerano zatezanje kako biste spriječili krhko pucanje UPVC-a i koristite potporne okvire za smanjenje vibracijskih učinaka.

2. Metalurgija
Zahtjevi za otpornost na koroziju: CPVC poprečni zglobovi prikladni su za kiseli (poput sumporne kiseline, klorovodične kiseline) ili sustava za isporuku alkalnih rashladnih sredstava.
Prilagodljivost visoke temperature: CPVC ima temperaturni otpor veću od 90 ° C i može se koristiti za pročišćavanje visokotemperaturnih dimnih plinova ili cjevovoda za hlađenje vode.
Metoda brtvljenja: prirubnica PTFE brtva kako bi se spriječilo curenje visoko korozivnih medija.

3. Fotonaponska industrija
Scenariji primjene: Voda visoke čistoće, otopina kemijskog jetkanja (poput hidrofluorske kiseline) isporuka cjevovoda.
Zahtjevi za materijalom: CPVC ima bolju otpornost na hidrofluornu kiselinu od UPVC-a, ali dugotrajnu otpornost na UV starenje treba provjeriti (kada se instalira na otvorenom).
Specifikacije instalacije: Koristite električnu fuzijsku vezu ili vruću fuzijsku stražnjicu kako biste osigurali onečišćenje čestica (kritično za sustave čišćenja vafera).

4. Nuklearna elektrana
Sigurnosni standardi: UPVC/CPVC zglobovi moraju udovoljiti zahtjevima kvalitete nuklearne klase ASME NQA-1 za obradu niskih radioaktivnih otpadnih voda.
Anti-seizmički dizajn: Dodajte antiseizmičke zagrade kako biste izbjegli labave zglobove uzrokovane pomicanjem cjevovoda.
Brtvljenje suvišnosti: dvostruko brtvljenje (O-prsten ljepilo) kako bi se spriječilo rizike propuštanja.

5. Elektronski poluvodič
Ultra-visoki mediji čistoće: CPVC se koristi za ultračistu vodu (UPW) i kemijske (poput IPA, amonijaka) distribucijskog sustava.
Kompatibilnost čiste sobe: Unutarnji zid zgloba mora se polirati (RA≤0,8 μm) kako bi se spriječilo da čestice kontaminiraju procesnu tekućinu.
Postupak instalacije: Koristite ISO 14644 Standardna čista instalacija i zabranjeni materijali koji sadrže silikon.

6. Medicina
Zahtjevi za sterilnost: UPVC se koristi za vodu za ubrizgavanje (WFI) cijevi i mora biti u skladu s FDA 21 CFR i GMP standardima.
Uklonjivi dizajn: sanitarna veza sa stezaljkama (tri-clamp) za jednostavno čišćenje i sterilizaciju (poput CIP/SIP sustava).

7. Industrijska obrada vode
Kemijska otpornost: CPVC je prikladan za prethodnu obradu membrane (otpornost na klor, otpornost na oksidans), a UPVC se koristi za odvodnju pozadine.
Mjere sprječavanja propuštanja: Utični spoj prstenasta voda zaustavlja se kako bi se nosio s visokim utjecajem protoka.

8. Industrijska otpadna voda
Korozivna otpadna voda: CPVC poprečni zglobovi mogu izdržati pH 2-12 i prikladni su za cjevovode za elektroplet i kemijske otpadne vode.
Nagib instalacije: Sustavi gravitacijskog protoka moraju osigurati nagib od 0,5% -1% kako bi se spriječilo da sediment začepi poprečni zglob.
Sažetak opće tehnologije za ugradnju i brtvljenje
Površinski tretman: deburr nakon rezanja i očistite površinu vezanja acetonom (za UPVC/CPVC odnos otapala).
Kompenzacija toplinske ekspanzije: CPVC cjevovodi moraju biti opremljeni ekspanzijskim spojevima svakih 3-5 metara kako bi se izbjeglo pucanje napona u zglobovima uzrokovanim promjenama temperature.
Ispitivanje tlaka: Nakon ugradnje testirajte tlak na 1,5 puta radnom tlaku i održavajte tlak 30 minuta bez curenja (pogledajte ASTM D1785).
