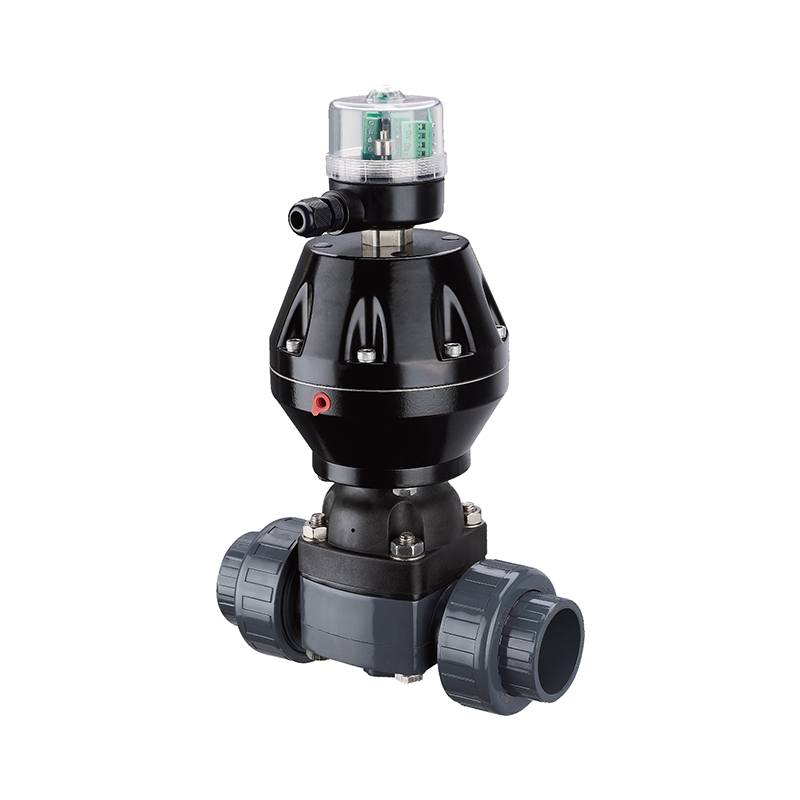

Pneumatski UPVC dvostruko pokretani dijafragm ventil

Pneumatski UPVC dvostruki dijafragmski ventil izrađen je od UPVC materijala, nudeći otpornost na koroziju i lagane karakteristike. S dvostrukim pogonom koji upravlja pneumatskim, ventil je vrlo fleksibilan i pouzdan. Djeluje na temelju pneumatske sile i pokreta za podizanje dijafragme. Kontroliranjem izvora zraka za promjenu tlaka u zračnoj komori, dijafragma se kreće gore -dolje, omogućujući otvaranje i zatvaranje ventila. Obično se koristi u primjenama koje zahtijevaju otpornost na koroziju i kontrolu tekućine, poput kemijske, farmaceutske i industrije prerade hrane. Ventil ima jednostavnu strukturu, niske troškove održavanja i proširene intervale održavanja. Njegova precizna kontrola protoka čini ga prikladnim za razne fluidne medije.

Kontaktirajte nas

PREV：Pneumatski upvc prirubnica dijafragm ventil
NEXT：Električni ventil za leptir

Parametar Prijava Tehnički stiardi

The feature of the pneumatic UPVC dual-route diaphragm valve is that the diaphragm separates the inner cavity of the lower valve body from the inner cavity of the upper valve cover, so that the valve stem, valve disc, and other parts located above the diaphragm are not corroded by the medium, and the packing seal structure is omitted, and No medium leakage occurs. Predjela unutarnje šupljine dijafragma je izrađena od gume ili plastike s mekim brtvom, koja ima dobre performanse brtvljenja.

NE	Ime	Materijal
1	Tijelo	UPVC
2	Dijafragma	EPDM
2a	Kopirati	EPDM
3	Disk	Nilo
4	Poklopac	UPVC
5	Trajati	2CR13
6	Matica	HPB 59-1
7	Cilindar	Aluminijska legura
8	Kapica	Plastika

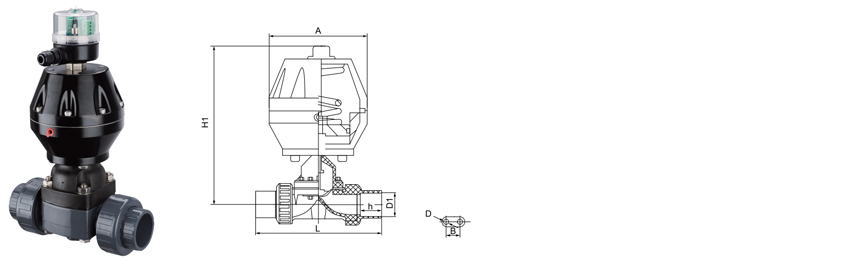

Veličina/nom.			DN20	DN25	DN32	DN40	DN50	DN63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")
Runa Ansi Jis	PN (MPA)		0.6	0.6	0.6	0.6	0.6	0.6
	Veličina (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referenca	H1	195	200	210	228	240	290
	Referenca	W (kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

Zheyi grupa je China Pneumatski UPVC dvostruko pokretani dijafragm ventil Za prehrambenu industriju/automobilsku/elektroničku Suppliers and Custom Pneumatski UPVC dvostruko pokretani dijafragm ventil Za prehrambenu industriju/automobilsku/elektroničku Factory. Osnovani smo 2007. godine, specijalizirani za istraživanje i razvoj, proizvodnju, prodaju i uslugu industrijskih cjevovoda CPVC -a i UPVC -a. Dobila je proizvodnu licencu posebne opreme, Dokument o odobrenju sanitarne licence u provinciji Zhejiang, IS09001 Certifikat sustava upravljanja kvalitetom, IS014001 Certifikat sustava za upravljanje okolišem, IS045001 certifikat za upravljanje zaštitom zdravlja i sigurnosti i druge certifikate. Također ima više od 50 neovisnih prava intelektualnog vlasništva i uvoza samoupravljanja i izvozne moći. Kako bi pružili raznolike proizvode i bolju uslugu, tvrtka je predstavila naprednu tehnologiju, opremu za alate i jedinstvene sirovine i sustave upravljanja iz Njemačke i Amerike. Tijekom godina, naši se proizvodi široko koriste u kemijskoj industriji, metalurgiji, fotonaponskoj, nuklearnoj energiji, litiju, elektroničkom poluvodiču, hrani, medicini, automobilskoj, industrijskoj obradi vode i drugim industrijama u kiselini i alkalijskoj tekućini, ultra-navodnoj vodi, pitkoj vodi, elektroničkom prometu u industrijskom otpadu. Trenutno je Zheyi Group osnovao preko 30 prodajnih kompanija širom zemlje. Kategorije proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije. Naše proizvode pozdravljaju kupci na domaćim i međunarodnim tržištima.

Potvrda o časti

Vijesti

Potvrda
Dec 12,2024
Pročitajte više

Povratne informacije

Stroga kontrola kvalitete

Vodi se principom "First kvalitete", Zheyi grupa koristi međunarodno naprednu opremu i vrhunske sirovine za održavanje stroge kontrole nad svakom fazom proizvodnje. Cilj je isporučiti cjevovodne proizvode koji se izvrsno snalaze u performansama i estetici.

Tvrtka koristi vrhunsku proizvodnu opremu i visokokvalitetne materijale, uključujući Sekisui iz Japana i Lubrizol iz Sjedinjenih Država. Kroz besprijekoran spoj sofisticiranih tehnika proizvodnje i profesionalnog upravljanja, svaki "Zheyi" proizvod prolazi rigoroznu kontrolu kvalitete - od proizvodnje i inspekcije do konačne isporuke - osiguravajući savršenstvo i u izgledu i u funkcionalnosti.
Precizno testiranje performansi

U Zheyiju je svaki proizvod izrađen ne samo s fokusom na rafiniranu estetiku, već i s nepokolebljivom predanošću vrhunskoj unutarnjoj kvaliteti. Strogo testiranje performansi osigurava stabilnost i trajnost proizvoda, čak i u izazovnim uvjetima:

● Ispitivanje gustoće: mjeri gustoću materijala kako bi se osigurala strukturna ujednačenost i stabilnost.
● Vicat test omekšavanja temperature: procjenjuje omekšavanje materijala u uvjetima visoke temperature kako bi se osigurala otpornost na deformaciju u različitim okruženjima.
● Ispitivanje pećnice: simulira dugoročnu toplinsku otpornost, provjeravajući sposobnost proizvoda da izdrži produženu izloženost visokim temperaturama.
● Hidrostatički test: Procjenjuje čvrstoću cjevovoda u uvjetima visokog tlaka kako bi se zajamčila sigurnost i pouzdanost.
● Ispitivanje udaraca čekića: Ispitivanja otpornosti na utjecaj kako bi se osigurala izdržljivost proizvoda tijekom transporta, ugradnje i svakodnevne uporabe.

Pneumatski UPVC dvostruko pokretani dijafragm ventil Industry knowledge

Kako odabrati pneumatski UPVC dijafragma U kemijskoj industriji i zaštiti okoliša?

Pneumatski UPVC ventili s dvostrukim pogonom naširoko se koriste u kemijskoj, zaštiti okoliša i mnogim industrijama visoke potražnje zbog izvrsne otpornosti na koroziju, pouzdanih za brtvljenje i lagane karakteristike. Slijede točke odabira i tipična analiza scenarija različitih industrija:

1. Sigurna voda za piće i pitka voda
Točke odabira: Tijelo ventila mora ispunjavati higijenske standarde (poput FDA, NSF certifikat) kako bi se osiguralo da nema oborina teških metala; Dizajn s dvostrukim pogonom može spriječiti kontaminaciju srednjeg povratnog toka.
Scenariji nanošenja: Sustav dezinfekcije vodnog postrojenja, cjevovod za dostavu vode, mreža za opskrbu vodom u zajednici.

2. Metalurgija industrija (metalurgija)
Točke odabira: UPVC mora izdržati kiselo/alkalno topljenje otpadnih voda (poput sumporne kiseline, srednje hidrofluorne kiseline); Pneumatski pogon pogodan je za daljinsko upravljanje postupcima radionice visoke temperature.
Scenariji nanošenja: Linija za kiseli linijsko liječenje otpadne tekućine, ispuštanje otpadnih voda, sustav za ratovanje hlađenja vode.

3. Fotonaponski i elektronički poluvodič
Točke odabira: Ultra visoki zahtjevi čistoće, ventili ne smiju padati od čestica; UPVC -ova otpornost na hidrofluornu kiselinu prikladna je za procese čišćenja vafera.
Scenariji nanošenja: Fotonaponska silicijska kiselina jetkanje otpadne tekućine, poluvodički ultrapurni transport vode, linija za jetkanje PCB ploče.

4. Nuklearna energija
Točke odabira: Potrebno je proći ispitivanje materijala otpornih na zračenje; Struktura s dvostrukim pogonom osigurava nula istjecanja tekućine nuklearnog otpada, a pneumatski pokretači zahtijevaju certificiranje otporno na eksploziju.
Scenariji primjene: Radioaktivna otpadna voda na niskoj razini, cjevovodi za rashladnu tekućinu, sustavi za preradu nuklearnog goriva.

5. Medicina
Točke odabira: Unutarnji zid tijela ventila je gladak i nema mrtvih uglova za izbjegavanje rasta mikroba; UPVC je kompatibilan s etanolom, natrijevim kloridom i drugim sredstvima.
Scenariji primjene: farmaceutski pročišćeni vodeni sustav, aseptična linija punjenja, CIP (čišćenje na mjestu) cjevovod.

6. industrijska obrada vode i otpadne vode
Točke odabira: Za otpadne vode koje sadrže klor, visoku sol ili organska otapala, potrebno je odabrati zadebljano tijelo UPVC ventila; Pneumatska kontrola može se povezati s PLC -om kako bi se postiglo automatsko doziranje.
Scenariji primjene: otpadne vode za odstupanje u elektranama, tenkovi za neutralizaciju u petrokemijskim biljkama i ispuštanje otpadnih voda u boji u industriji tiskanja i bojenja.

Opći prijedlozi odabira
Korozivni mediji: potvrdite kemijsku otpornost UPVC (poput klorovodične kiseline, natrijevog hipoklorita itd.);
Sadržaj čestica: Preporučuje se dodavanje funkcije ispiranja šupljine ventila za tekućine s visokim sadržajem krute tvari;
Zahtjevi za automatizaciju: Prioritet uporabi inteligentnih pozicionirača za prilagodbu integraciji DCS/SCADA sustava.
