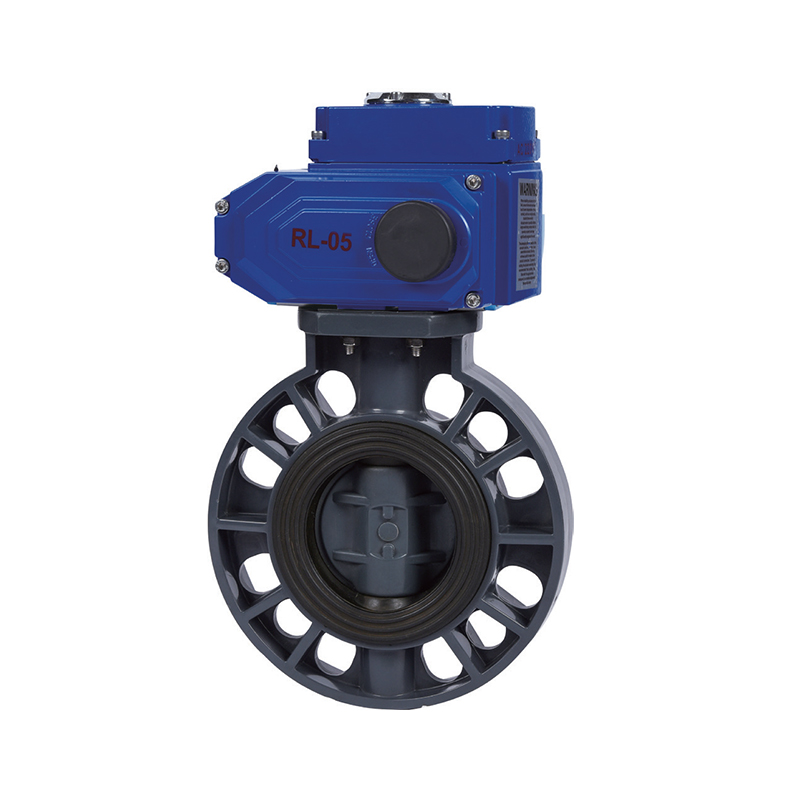

SCH8O/DIN UPVC/CPVC električni leptir ventil

Električni leptir ventil ima jednostavnu strukturu, malu veličinu, lagan dizajn i malu potrošnju materijala. Ima mali pogonski moment, što ga čini lakim i brzim za rukovanje. Ventil nudi mogućnosti regulacije protoka i performanse brtvljenja, postižući dobro brtvljenje u uvjetima niskog tlaka. Na temelju načina spajanja, električni leptirasti ventili mogu se klasificirati kao prirubnički ili oblatni; prema načinu pogona mogu biti ručni, pneumatski ili električni; po strukturi mogu biti ekscentrični disk, vertikalni pločasti, nagnuti pločasti ili polužni; a po vrsti brtvljenja mogu biti soft-seal ili hard-seal.

Kontaktirajte nas

Prethodno：SCH8O/DIN pneumatski UPVC dvostruki pogonski membranski ventil
Sljedeći：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parametar aplikacija Tehnički standardi

(1) Materijal: UPVC, CPVC
(2) Veličina: 2"-12", DN50-DN300, dn63-dn315
(3) Norme: ANSI, DIN
(4) Priključak: prirubnica
(5) Radni tlak: 150PSI, 1.0MPa
(6) Radna temperatura: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Boja kućišta: UPVC (tamno siva), CPVC (svijetlo siva)

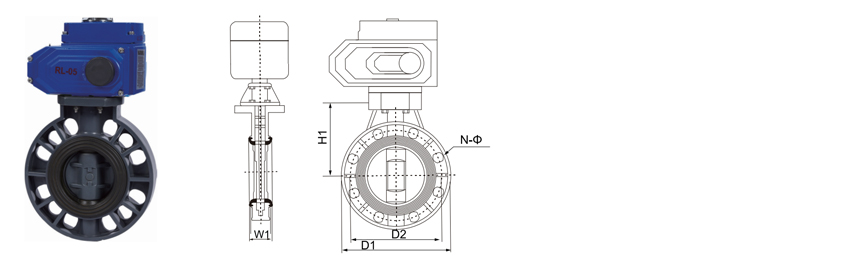

VELIČINA/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Zakretni moment (N ·M)	10	10	15	22	40	45	65	-	-

Specifikacije električnog aktuatora

Kuglasti ventil	Model	Maksimalni izlazni moment	Vrijeme djelovanja 90°		Izlazna osovina	Motor	Nazivna struja
Kuglasti ventil	Model	N·M	Posebna	Standardno	mm	W	AC 220V/A	AC 380 V/A	DC 24V/A
dn63-dn75	RL003	30	5-10 (prikaz, ostalo).	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15 (prikaz, ostalo).	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.5.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.5.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15.5.40	40	27*27	118	1	0.5	9

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN UPVC/CPVC električni leptir ventil Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN UPVC/CPVC električni leptir ventil Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

UPVC i CPVC ventili: bolja kontrola protoka u linijama za ...
Nov 03,2026
Prvi znak da kemijski vod gubi kontrolu rijetko je puknuće cijevi. To je ventil koji se i dalje okreće, ali se više ne isključuje, ili ručka za čije pomicanje sada trebaju dvije ruke. Na liniji za prij...
saznajte više
Kako proizvođači CPVC fitinga osiguravaju kvalitetu: Vodič...
Oct 30,2026
Priključak od kloriranog polivinil klorida (CPVC) koji je prošao vizualnu provjeru još uvijek može pokvariti na prvoj vrućoj kemijskoj liniji ako se smjesa razgradila tijekom kalupljenja, ako je dubina utičnice isp...
saznajte više
Raspored 80 CPVC spojnica s navojem u odnosu na utičnicu: ...
Oct 28,2026
Navoj ili utičnica: Dva načina za spajanje Schedule 80 CPVC Pitanje se obično pojavljuje nakon što je specifikacija cijevi već postavljena. Inženjer pogona ili nadzornik održavanja odabire Schedule 80 CPVC zb...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN UPVC/CPVC električni leptir ventil Znanje o industriji

Uobičajena dijagnoza kvarova i održavanje električni leptir ventili : 5 ključnih točaka za produljenje radnog vijeka

Električni leptir ventili naširoko se koriste u industrijama kao što su sigurna pitka voda, metalurgija, fotonaponska energija, nuklearna energija, elektronički poluvodiči, medicina, industrijska obrada vode i industrijske otpadne vode. Različiti radni uvjeti postavljaju izuzetno visoke zahtjeve za pouzdanost ventila, a pravilnim održavanjem može se uvelike produžiti njihov vijek trajanja. Slijedi 5 ključnih točaka održavanja:

1. Inspekcija brtvljenja: spriječiti curenje medija
Manifestacija problema: Ventil nije dobro zatvoren, curi iznutra ili izvana.

Utjecaj industrije:
Sigurna voda za piće i farmaceutska industrija: curenje će uzrokovati onečišćenje vode i utjecati na zdravlje i sigurnost.
Nuklearna energija i elektronički poluvodiči: curenje medija visoke čistoće može uzrokovati kvar sustava.
Prijedlozi za održavanje: Redovito provjeravajte brtvenu površinu sjedišta ventila i ploče ventila i zamijenite istrošene gumene ili PTFE brtve.

2. Održavanje motora i aktuatora: osigurajte stabilan pogon
Manifestacija problema: kretanje ventila je sporo, zaglavljeno ili se ne može otvoriti i zatvoriti.

Utjecaj industrije:
Metalurgija i industrijske otpadne vode: Visoko korozivni mediji mogu lako uzrokovati vlaženje motora ili oštećenje kruga.
Fotonaponski i elektronički poluvodič: Precizna kontrola zahtijeva visoku preciznost, a kvar motora može utjecati na kontinuitet proizvodnje.
Prijedlozi za održavanje: Redovito podmazujte dijelove prijenosa, provjeravajte izolaciju motora i izbjegavajte dugotrajan rad u vlažnom okruženju.

3. Kalibracija povratne veze signala: osigurajte točnost upravljanja
Manifestacija problema: Otvaranje ventila nije u skladu s povratnom informacijom sustava upravljanja.

Utjecaj industrije:
Industrijska obrada vode i nuklearna energija: Odstupanje kontrole protoka može utjecati na stabilnost procesa.
Medicina i elektronički poluvodič: manje pogreške mogu uzrokovati probleme s kvalitetom proizvoda.
Prijedlozi za održavanje: Redovito kalibrirajte senzore položaja (kao što su potenciometri ili koderi) i provjerite je li signalna linija labava.

4. Zaštita od korozije i prilagodba materijala
Manifestacija problema: hrđa i kamenac na tijelu ventila ili unutarnjih komponenti.

Utjecaj industrije:
Industrijske otpadne vode i metalurgija: Kiseli mediji ili mediji s visokim udjelom soli ubrzavaju koroziju metala.
Fotonaponski i poluvodički: Okruženje ultračiste vode zahtijeva ventile od nehrđajućeg čelika ili posebne premaze.
Preporuke za održavanje: Odaberite materijal za kućište ventila (kao što je nehrđajući čelik CF8M, leptir ventil obložen fluorom) prema karakteristikama medija i redovito čistite naslage.
