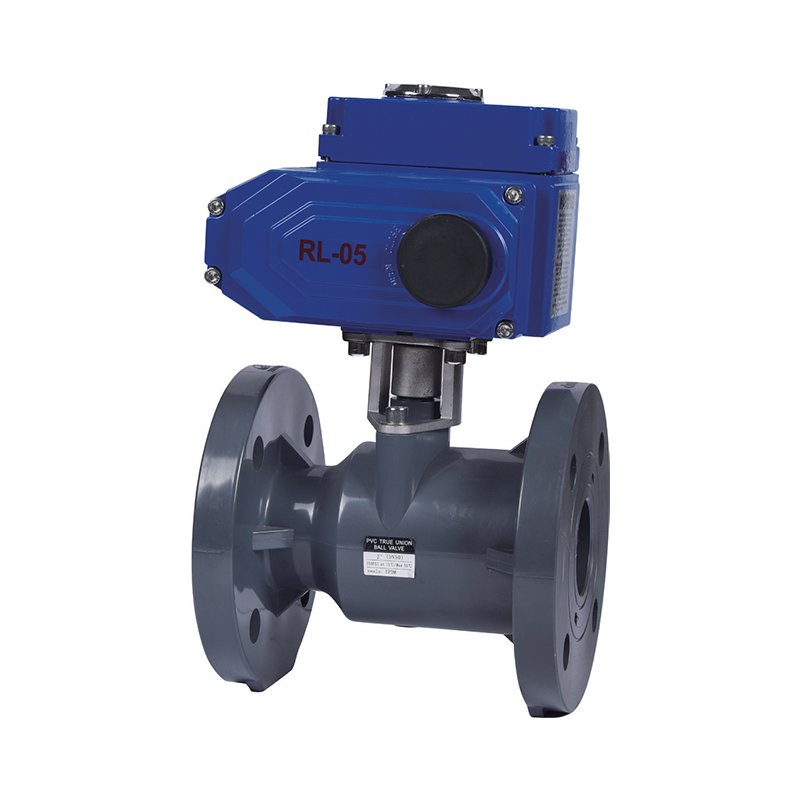

Električna prirubnica

Definirajuća značajka kuglice za električnu prirubnicu je da se njegova komponenta zatvaranja (kugla) okreće oko osi stabljike, što obično omogućuje otvaranje ili zatvaranje ventila kroz rotaciju od 90 °. Pohvaljuje se performansama brtvljenja, visokim kapacitetom protoka, niskim otpornošću protoka, jednostavnim strukturama, lako održavanje i dugi radni vijek. Prolaz tijela ventila je istog promjera kao i spojeni cjevovod, omogućavajući mediju da prođe gotovo bez gubitka. Stoga se često koristi u aplikacijama koje zahtijevaju strogo brtvljenje, poput kontrole plinova, tekućina, pare i medija koji sadrže vlaknaste nečistoće. Kuglični ventili za prirubnice široko se primjenjuju u industrijama poput nafte, kemikalija, metalurgije, lagane industrije, izrade papira, elektrana i hlađenja. Osobito se oni obično koriste kao hitne ventile za isključivanje u naftnim skladištima, kemijskim postrojenjima i cjevovodima za plin. U hitnim slučajevima, poput požara uzrokovanih propuštanjem nafte ili opasnog materijala do nestanka napajanja, električna ventil za prirubnice automatski se isključuje bez ručnog rada, učinkovito sprječavajući sekundarne nesreće, smanjenje oštećenja imovine i zaštitu sigurnosti osoblja. $

Kontaktirajte nas

Prethodno：Pneumatski ventil za leptir
Sljedeći：Pneumatski prirubnica

parametar aplikacija Tehnički standardi

(1) Materijal: UPVC, CPVC
(2) Veličina: 2 "-12", DN50-DN300, DN63-DN315
(3) Standardi: Ansi, Runa
(4) Priključak: prirubnica
(5) Radni tlak: 150PSI, 1,0MPA
(6) Radna temperatura: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Boja tijela: UPVC (tamno siva), CPVC (svijetlo siva)

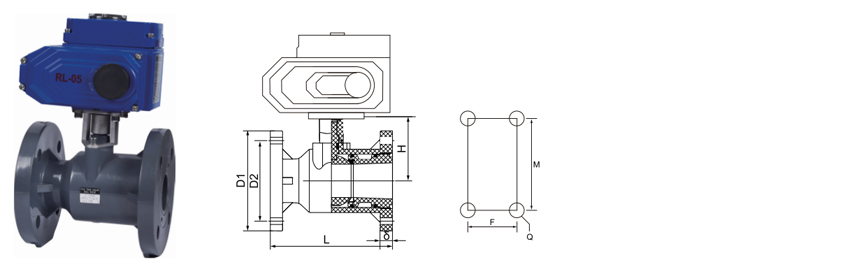

Veličina/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Runa	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-mu14	4-mu18	4-mu18	4-mu18	4-mu18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-mu16	4-mu16	4-mu16	4-mu19	4-mu19	4-mu19	4-mu19	8-φ22	8-φ22
	Jis	4-mu19	4-mu19	4-mu19	4-mu19	4-mu19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Zakretni moment (n · m)		4	6	8	12	18	26	35

Specifikacije električnih pokretača

Ventil za kuglice	Model	Maksimalni izlazni okretni moment	Vrijeme djelovanja 90 °		Izlazna osovina	Motor	Ocijenjena struja
Ventil za kuglice	Model	N · m	Poseban	Standard	mm	W	Ac 220V/a	Ac 380V/a	DC 24v/a
DN20-DN50	RL003	30	5-10	15	11*11	Ac20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina Električna prirubnica Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi Električna prirubnica Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

Kemijski i litijev otporni UPVC/CPVC ventili (DIN/ANSI): S...
Jun 26,2025
U zahtjevnom svijetu rukovanja industrijskim tekućinama, odabir odgovarajućih ventila najvažniji je za sigurnost, učinkovitost i dugovječnost. Kada se bave korozivnim kemikalijama, uključujući razne kiseline, baze, a ...
saznajte više
Krajnji vodič za UPVC cijevi za kemijsku i litijsku indust...
Jun 19,2025
UPVC (neplastificirani polivinil klorid) cijevi Široko se koriste u kemijskoj obradi, ekstrakciji litija i industrijskim primjenama visokog tlaka zbog otpornosti na koroziju, izdržljivosti i usklađenosti s međun...
saznajte više
UPVC cijevi visokih performansi za oštra industrijska okru...
Jun 12,2025
UPVC cijevi široko se koriste u industrijama koje zahtijevaju izuzetnu kemijsku otpornost i izdržljivost. Ovaj članak istražuje ključne značajke UPVC cijevi s visokim kemijskim otpornošću za litijsku industriju,...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

Električna prirubnica Znanje o industriji

Scenariji prijave i prednosti Električne prirubnice za prirubnice u industrijskim automatizacijskim sustavima

Kuglični ventili za prirubnice igraju važnu ulogu u industrijskim automatizacijskim sustavima zbog brzog odgovora, visokog brtvljenja, daljinskog upravljača i drugih karakteristika. Slijede njegove tipične primjene i temeljne prednosti u više ključnih industrija:

1. Sigurna pitka voda
Primjena: Koristi se u mrežama cijevi za opskrbu vodom, sustavima za prebacivanje i dezinfekcijske stanice u vodenim postrojenjima kako bi se osigurala precizna kontrola protoka vode.
Prednosti: Električni pogon može se integrirati sa SCADA sustavom kako bi se postiglo podešavanje bez nadzora i izbjegao rizik zagađenja vode.

2. Metalurgija
Primjena: Prebacivanje i regulacija plinova visoke temperature i visokog tlaka (poput plina za visoku peći) i vodenih vodenih sustava.
Prednosti: Materijali otporni na koroziju (poput nehrđajućeg čelika) mogu se nositi s jakom kiselinom i alkalnim medijima, a eksplozijski dizajn pokretača prilagođava se teškim okruženjima.

3. fotonaponski
Primjena: kemijski transport (poput kiseline, inertnog plina) u proizvodnji silikonskih materijala i sustavima za oporavak otpadnih voda.
Prednosti: Visoko brtvljenje sprječava štetno istjecanje, a električna kontrola odgovara ritmu automatiziranih proizvodnih linija.

4. Nuklearna energija
Primjena: Izolacija i ispuštanje sustava hlađenja nuklearnog otoka i cjevovoda za pročišćavanje radioaktivnih otpadnih voda.
Prednost: U skladu s standardima nuklearne sigurnosti (kao što je certifikat ASME III) i može se ugasiti u slučaju neuspjeha.

5. Elektronski poluvodič
Primjena: Precizno isporuka ultračiste vode (UPW) i posebnih plinova (poput dušika i argona).
Prednost: Policijsko tretman unutarnjeg zida tijela ventila (RA≤0,4 μm) kako bi se izbjeglo kontaminaciju čestica i osigurao čistoću procesa.

6. Medicina
Primjena: Pročišćena voda, sterilizacija pare (SIP) i CIP sustavi za čišćenje u farmaceutskim procesima.
Prednost: Strukturni dizajn bez kuta ispunjava zahtjeve GMP-a i izbjegava rast mikroorganizama.

7. Industrijska obrada vode
Primjena: Cirkulirajuća hladna voda, prethodna obrada reverzne osmoze (RO) i kontrola doziranja lijeka.
Prednost: Podržite Modbus/Profibus komunikaciju i vezu s PLC -om da biste ostvarili inteligentno doziranje.

8. Industrijska otpadna voda
Primjena: Neutralizacija kiselina-baza, prebacivanje i ispuštanje cjevovoda za pročišćavanje otpadnih voda teških metala.
Prednosti: PTFE brtve su visoko otporne na koroziju, a električni aktuatori mogu se programirati kako bi zadovoljili povremene potrebe za pražnjenjem.
