SCH8O/DIN UPVC/CPVC Blind Flange

UPVC/CPVC blind flanges are high-performance pipe fittings widely used in industries such as chemicals, construction, and water treatment. They offer corrosion and high-temperature resistance, ensuring reliability in harsh environments.

Blind flanges are used to seal the ends of pipelines, preventing liquid or gas leakage and facilitating system maintenance and repair. Their lightweight design simplifies installation and handling, while their strong compatibility with other standard pipe fittings meets diverse project requirements.

The smooth surface of UPVC/CPVC blind flanges reduces fluid resistance, contributing to overall system efficiency.

Kontaktirajte nas

Prethodno：SCH8O/DIN UPVC/CPVC Flange Gasket
Sljedeći：SCH8O/DIN UPVC/CPVC prirubnica petlje

parametar aplikacija Tehnički standardi

SIZE/NOM		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")

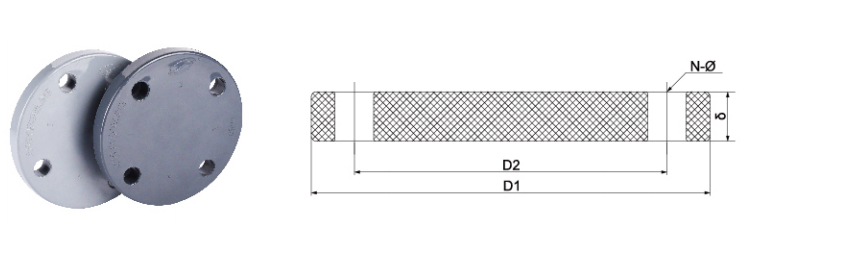

DIN	D1	95	105	115	140	150	165	185	200	220	249	284	339	392
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350
	δ	12.7	14	15.8	16.5	20	20	23	26	28	30	31	35	35
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22
ANSI	D1	89	98	108	117	128	155	178	192	229	254	284	343	406
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362
	δ	12	14	14	16	16	16	18	18	20	20	22	24	26
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24
JIS	DL 1	70	75	90	100	105	120	140	150	175	210	240	290	355
	D0 LZ	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289
	δ	12	14	14	16	1A 0	16	18	18	20	20	22	24	26
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN UPVC/CPVC Blind Flange Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN UPVC/CPVC Blind Flange Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

Razumijevanje kemijskih i litijskih UPVC/CPVC ventila (DIN...
Sep 11,2025
Uvod u UPVC i CPVC ventile Što su UPVC i CPVC ventili ? UPVC (neplastificirani polivinil klorid) i CPVC (klorirani polivinilil klorid) su izdržljivi, termoplastika otporna na koroziju koja se obično koris...
saznajte više
UPVC/CPVC cijevi cijevi: Ultimate vodič za ugradnju, odabi...
Sep 04,2025
Uvod:::::::: Sveobuhvatni vodič za UPVC/CPVC cijevi cijevi U modernoj građevinarstvu, obnovi kuće i industrijskim poljima, cjevovodni sustavi su neophodni životni trak. I UPVC (Neplastizirani polivinil...
saznajte više
Odabir desnog UPVC ili CPVC ventila za kemijsko i litijsko...
Aug 25,2025
Odabir ispravnog ventila kritična je odluka u bilo kojem postrojenju za proizvodnju kemijske obrade ili litij-ion. Pogrešan izbor može dovesti do curenja, skupih stanki i opasnosti od sigurnosti. Kada se bave korozivn...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN UPVC/CPVC Blind Flange Znanje o industriji

Installation specifications and sealing precautions for UPVC/CPVC blind flanges

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) blind flanges are widely used in many industries due to their excellent corrosion resistance, lightweight and high cost performance, including safe drinking water, metallurgy, photovoltaics, nuclear power, electronic semiconductors, medicine, industrial water treatment, industrial wastewater and other fields. To ensure its long-term stable operation, installation and sealing are crucial. The following are key specifications and precautions:

1. Installation specifications
Flange alignment and tightening
Before installation, check whether the flange surface is flat to avoid stress concentration due to misalignment.
Gradually tighten the bolts in a diagonal order (it is recommended to use stainless steel or corrosion-resistant bolts) to avoid uneven force on one side and affect the sealing.

Gasket selection
Select suitable gaskets (such as EPDM, PTFE or rubber gaskets) according to different media, for example:
Safe drinking water/pharmaceutical industry: must comply with FDA or sanitary standards (such as EPDM).
Industrial wastewater/metallurgical industry: PTFE gaskets that are resistant to acid and alkali corrosion are more suitable.

Temperature and pressure adaptation
UPVC temperature range (0°C~60°C), CPVC can withstand higher temperatures (-40°C~93°C), and materials must be strictly distinguished in scenarios such as photovoltaics (cooling systems) or nuclear power (auxiliary pipelines).
Avoid overpressure use, especially in high-purity water systems in the electronic semiconductor industry, where pressure fluctuations may cause flange deformation.

Support and shockproof
Long pipeline systems (such as industrial water treatment plants) require additional brackets to reduce the vibration load of blind flanges.

2. Sealing precautions
Surface cleaning
Thoroughly clean the flange sealing surface and the inner wall of the pipeline before installation to prevent particulate matter (such as metal debris in the metallurgical industry) from affecting the sealing effect.

Avoid over-tightening
UPVC/CPVC materials have low hardness. Over-tightening of bolts may cause flange cracking, especially in low-temperature environments (such as photovoltaic plant cooling systems).

Media compatibility check
The pharmaceutical/electronic semiconductor industry needs to ensure that the blind flange material does not release harmful substances (such as plasticizers).
In industrial wastewater treatment, it is necessary to resist chemical corrosion such as chlorine and sulfide.

Regular maintenance
In nuclear power or highly dangerous fluid systems, it is recommended to check the flange sealing status regularly to prevent sudden leakage.

3. Key points of industry application
Safe drinking water/pharmaceuticals: give priority to sanitary CPVC flanges to avoid biological contamination.
Photovoltaics/electronic semiconductors: pay attention to the aging effect of thermal cycles on sealing gaskets.
Metallurgy/industrial wastewater: strengthen chemical corrosion resistance design, such as thickened flanges or anti-corrosion coatings.
