SCH8O/DIN UPVC/CPVC prirubnica petlje

UPVC/CPVC Looper Flange koristi se u industrijskim i građevinskim primjenama. Nudi otpornost na koroziju i performanse pri visokim temperaturama, što ga čini pogodnim za transport raznih tekućina i plinova.

Prirubnica je dizajnirana za jednostavnu ugradnju, osiguravajući sigurne spojeve cijevi i smanjujući rizike curenja. UPVC/CPVC Looper Flange idealan je za industrije kao što su obrada vode, kemikalije i HVAC, učinkovito produžujući životni vijek cjevovodnih sustava.

Kontaktirajte nas

Prethodno：SCH8O/DIN UPVC/CPVC Blind Flange
Sljedeći：SCH8O/DIN UPVC/CPVC redukcijska majica

parametar aplikacija Tehnički standardi

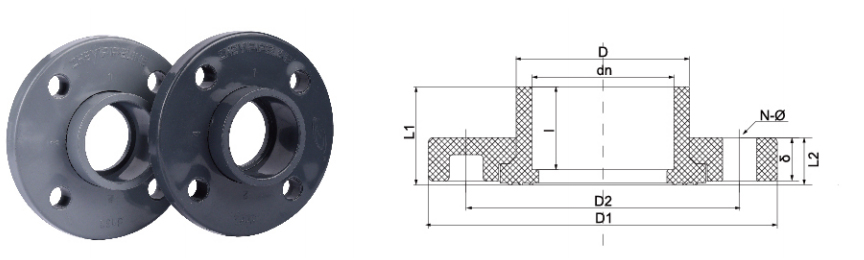

VELIČINA/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN UPVC/CPVC prirubnica petlje Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN UPVC/CPVC prirubnica petlje Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

Razumijevanje kemijskih i litijskih UPVC/CPVC ventila (DIN...
Sep 11,2025
Uvod u UPVC i CPVC ventile Što su UPVC i CPVC ventili ? UPVC (neplastificirani polivinil klorid) i CPVC (klorirani polivinilil klorid) su izdržljivi, termoplastika otporna na koroziju koja se obično koris...
saznajte više
UPVC/CPVC cijevi cijevi: Ultimate vodič za ugradnju, odabi...
Sep 04,2025
Uvod:::::::: Sveobuhvatni vodič za UPVC/CPVC cijevi cijevi U modernoj građevinarstvu, obnovi kuće i industrijskim poljima, cjevovodni sustavi su neophodni životni trak. I UPVC (Neplastizirani polivinil...
saznajte više
Odabir desnog UPVC ili CPVC ventila za kemijsko i litijsko...
Aug 25,2025
Odabir ispravnog ventila kritična je odluka u bilo kojem postrojenju za proizvodnju kemijske obrade ili litij-ion. Pogrešan izbor može dovesti do curenja, skupih stanki i opasnosti od sigurnosti. Kada se bave korozivn...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN UPVC/CPVC prirubnica petlje Znanje o industriji

Kako ispravno odabrati UPVC/CPVC prirubnica petlje ? Ocjena tlaka i vodič za prilagodbu temperature

UPVC (neplastificirani polivinil klorid) i CPVC (klorirani polivinil klorid) Looper Flange igraju ključnu ulogu u industrijskim sustavima cjevovoda, posebno u situacijama kada je potrebno puferirati toplinsko širenje, vibracije ili istiskivanje cijevi. Ispravan odabir zahtijeva sveobuhvatno razmatranje svojstava materijala, nazivnog tlaka, temperaturnog raspona i specifičnih zahtjeva industrijske primjene. Slijedi vodič za odabir za različite industrije:

1. Izbor materijala: UPVC vs CPVC
UPVC: Prikladno za scenarije normalne temperature (0°C~60°C) i niskog tlaka, otpornost na koroziju kiselina i alkalija, niska cijena, obično se koristi u vodi za piće (voda za piće) i industrijskoj obradi vode (industrijska obrada vode).
CPVC: Viši temperaturni otpor (-20°C~110°C), jači otpor tlaka, prikladan za medije visoke temperature, kao što je transport rashladne tekućine u fotonaponskoj industriji ili korozivne tekućine u metalurgiji (metalurgija).

2. Prilagodba razine tlaka
Klasa 150: Prikladno za niskotlačne sustave, kao što su sigurna pitka voda i ultračista dostava vode za elektroničke poluvodiče.
Razred 200/razred 300: Prikladno za scenarije srednjeg i visokog tlaka, kao što su pomoćni cjevovodi nuklearnih elektrana ili visokotlačni ispusni sustavi industrijskih otpadnih voda.

3. Vodič za prilagodbu aplikacijama u industriji
Lijek: Mora biti u skladu sa standardima FDA, CPVC (visoka temperatura sterilizacije otpornost) je poželjna, a razina tlaka je obično Klasa 150.
Fotonaponski: CPVC je prikladniji jer uključuje visokotemperaturnu cirkulaciju rashladne tekućine i zahtijeva otpornost na temperaturu i tlak (klasa 200).
Metalurgija: Jako kiselo/alkalno okruženje, UPVC (normalna temperatura) ili CPVC (visoka temperatura), razinu tlaka treba odabrati prema tlaku pumpanja (obično klasa 200~300).
Nuklearna energija: Pomoćne cijevi mogu koristiti CPVC (modificirana verzija otporna na zračenje), klasa 300 kako bi se osigurala sigurnosna redundancija.
Elektronički poluvodič: Ultračisti vodeni sustav preporučuje UPVC (nizak talog), klasa 150 je dovoljna.

4. Preporuke za instalaciju i održavanje
Izbjegavajte prekomjernu temperaturu i nadtlak: UPVC se lako omekšava na >60°C, a CPVC zahtijeva dodatnu podršku na >110°C.
Prilagodba materijala za brtvljenje: EPDM brtve prikladne su za pitku vodu, a PTFE brtve prikladnije su za jake kiseline (kao što su metalurške otpadne vode).
Redovita inspekcija: Visoko korozivna okruženja kao što su industrijske otpadne vode zahtijevaju skraćene cikluse održavanja.
