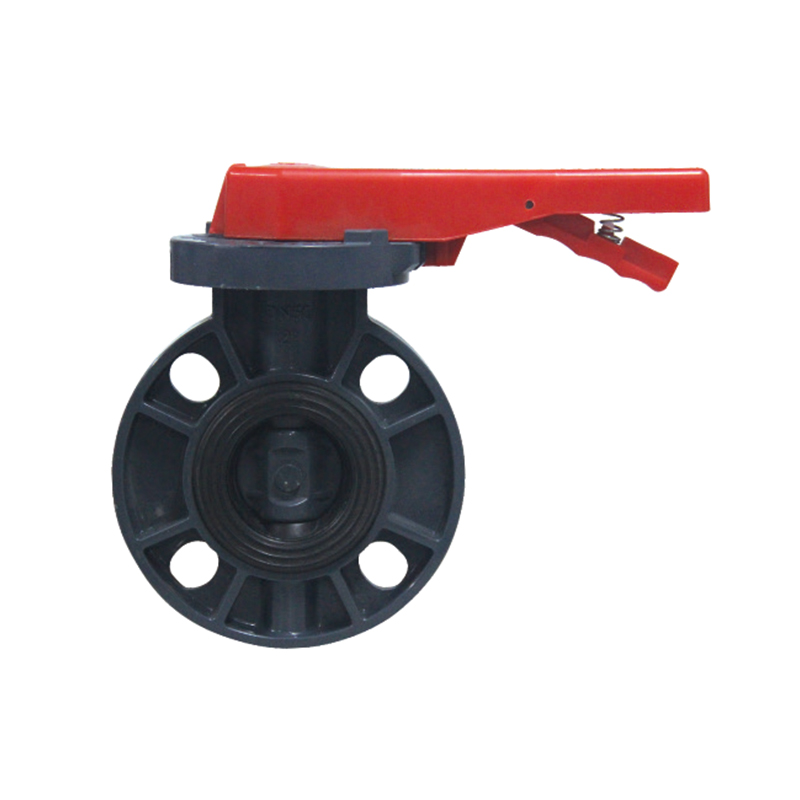

SCH8O/DIN UPVC/CPVC leptir ventil s ručkom

UPVC/CPVC ručni leptir ventil je visoko učinkovit i pouzdan uređaj za kontrolu tekućine dizajniran za razne industrijske i građevinske primjene. Pogodan je za kontrolu protoka korozivnih medija kao što su kiseline, lužine i otpadne vode.

Njegov dizajn osigurava lagan i jednostavan rad, što ga čini prikladnim za ugradnju u skučene prostore. Fleksibilno otvaranje i zatvaranje, kojim se upravlja putem ručke, omogućuje korisnicima jednostavno podešavanje protoka. Ventil pruža učinak brtvljenja, učinkovito sprječava curenje i osigurava sigurnost i stabilnost sustava. Njegova otpornost na visoke temperature i pritiske omogućuje stabilan rad u teškim uvjetima, što ga čini širokim korištenjem u obradi vode, kemijskoj preradi, naftnoj i farmaceutskoj industriji.

Kontaktirajte nas

Prethodno：SCH8O/DIN UPVC/CPVC zupčanički leptir ventil
Sljedeći：SCH8O/DIN UPVC/CPVC Ⅱ kuglasti ventil

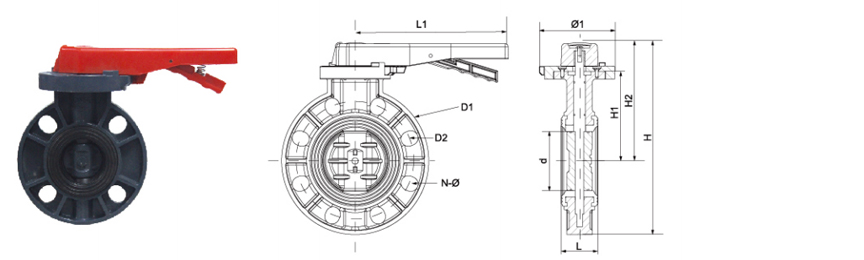

parametar aplikacija Tehnički standardi

VELIČINA/NOM.		dn63	dn75	dn90	dn110	dn140	dn160	dn225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")
D1	DIN	160	180	196	228	258	287	344
	ANSI	155	178	192	229	254	284	343
	JIS	120	140	150	175	210	240	290
D2	DIN	125	145	160	180	210	240	295
	ANSI	121	140	152	191	216	241	298
	JIS	73	90	105	132	158	186	238
N-Φ	DIN	4-Φ19	4-①19	8-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
	ANSI	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22
	JIS	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN UPVC/CPVC leptir ventil s ručkom Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN UPVC/CPVC leptir ventil s ručkom Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

Gdje se SCH 80 UPVC cijevi koriste u industrijskim i komer...
Jul 30,2026
Specificiraju kemijski prerađivači, operateri za obradu vode i industrijska postrojenja SCH 80 UPVC cijev gdje god sustav cjevovoda treba držati veći unutarnji tlak i oduprijeti se agresivnom izlaganju k...
saznajte više
Što SCH 80 UPVC cijev čini pouzdanim izborom za visokotlač...
Jul 23,2026
SCH 80 UPVC cijev izrađena je s debljom stijenkom od cijevi SCH 40 pri istom vanjskom promjeru, što podiže njezinu ocjenu tlaka i čini je standardom za industrijske vodove koji prenose korozivne kemikalije, vruće p...
saznajte više
Zašto se SCH 80 UPVC cijev naširoko koristi u industrijski...
Jul 16,2026
Debljina stijenke jedina je specifikacija koja odvaja cijev ocijenjenu za zahtjevan industrijski tlak od one namijenjene za laku stambenu upotrebu. SCH 80 UPVC cijev čvrsto stoji na strani te linije za t...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN UPVC/CPVC leptir ventil s ručkom Znanje o industriji

Kako pravilno odabrati UPVC/CPVC ručka leptirasti ventil ? Ključni parametri i vodič za primjenu u industriji

UPVC (neplastificirani polivinil klorid) i CPVC (klorirani polivinil klorid) leptir ventili naširoko se koriste u mnogim industrijama zbog svoje izvrsne otpornosti na koroziju, laganog dizajna i ekonomičnosti. Ispravan odabir zahtijeva sveobuhvatno razmatranje svojstava materijala, radnih parametara i potreba industrije. Slijede ključne točke odabira i analiza tipične industrijske primjene.

1. Ključni parametri odabira
Kompatibilnost medija
UPVC je prikladan za slabe kiseline, slabe baze i vodu normalne temperature, dok CPVC ima višu temperaturnu otpornost (do 90°C ili više) i može izdržati korozivnije medije (kao što su koncentrirane kiseline i otapala).
Potrebno je potvrditi reagiraju li komponente medija (kao što su kloridni ioni, organska otapala) s materijalom ventila.

Raspon temperature i tlaka
UPVC je obično prikladan za 0°C~60°C, a CPVC se može proširiti na -10°C~90°C.
Radni tlak općenito ne prelazi PN16 (1,6MPa) i treba ga odabrati prema tlaku cjevovodnog sustava.

Veličina ventila i način spajanja
Uobičajeni promjeri su DN15~DN600, tip prirubnice (ANSI/DIN standard) ili veza tipa vafera, koja mora odgovarati specifikacijama cijevi.

Metoda rada
Leptir ventil s ručkom pogodan je za često ručno otvaranje i zatvaranje. Ako je potrebna automatska kontrola, može se odabrati mjenjač ili pneumatski/električni aktuator.

Materijal za brtvljenje
EPDM (otporan na vodu, slabe kiseline i lužine), FKM (otporan na ulja, jake kiseline) ili PTFE (otporan na koroziju, visoke temperature), odabrano prema mediju.

II. Vodič za primjenu u industriji
1. Sigurna voda za piće
Primjenjivi UPVC leptir ventili zadovoljavaju sanitarne standarde (kao što je NSF/ANSI 61) i koriste se u cjevovodima gradske vodoopskrbe i postrojenja za pročišćavanje vode.
Obratite pozornost na toleranciju na klor i izbjegavajte dugotrajni kontakt s dezinficijensima visoke koncentracije koji mogu uzrokovati starenje materijala.

2. Metalurška industrija
CPVC ventili su prikladniji za transport tekućina za dekapiranje i galvanizaciju (kao što su sumporna kiselina i klorovodična kiselina), a UPVC se može koristiti u sustavima rashladne vode.

3. Fotonaponski
U obradi kiselih i alkalnih otpadnih tekućina u proizvodnji polisilicija, CPVC ima bolju otpornost na koroziju od metalnih ventila.

4. Nuklearna energija
Pomoćna rashladna voda ili sustav otpadnih voda s niskom radioaktivnošću moraju proći certifikaciju otpornosti na zračenje, a CPVC se obično odabire za povećanje stabilnosti.

5. Elektronički poluvodič
Prijevoz ultračiste vode (UPW) ne zahtijeva zagađenje metalnim ionima, a UPVC leptir ventili usklađeni su s brtvenim prstenovima od EPDM visoke čistoće.

6. Medicina
Voda za injektiranje (WFI) ili cjevovodi za čistu tekućinu, ventili moraju zadovoljavati FDA ili GMP standarde kako bi se izbjeglo taloženje materijala.

7. Industrijska obrada vode
UPVC je prikladan za sustave reverzne osmoze (RO) i omekšane vode; CPVC se preporučuje za dodavanje kemijskih sredstava (kao što je natrijev hipoklorit).

8. Industrijske otpadne vode
U slučaju otpadnih voda s teškim metalima i visokim sadržajem soli, CPVC ima bolju otpornost na kemijsku koroziju od UPVC-a.

III. Razmatranja odabira
Izbjegavajte korištenje na visokim temperaturama: UPVC se lako deformira na visokim temperaturama, a CPVC treba obratiti pozornost na dugoročnu toplinsku stabilnost.
Okruženje instalacije: Vanjske primjene zahtijevaju UV zaštitu (odaberite sivo/crno tijelo ventila) i obratite pozornost na lomljivost pri niskim temperaturama u hladnim područjima.
Ciklus održavanja: Redovito provjeravajte istrošenost brtvenog prstena kako biste spriječili srednju kristalizaciju ili čestice da blokiraju ploču ventila.
