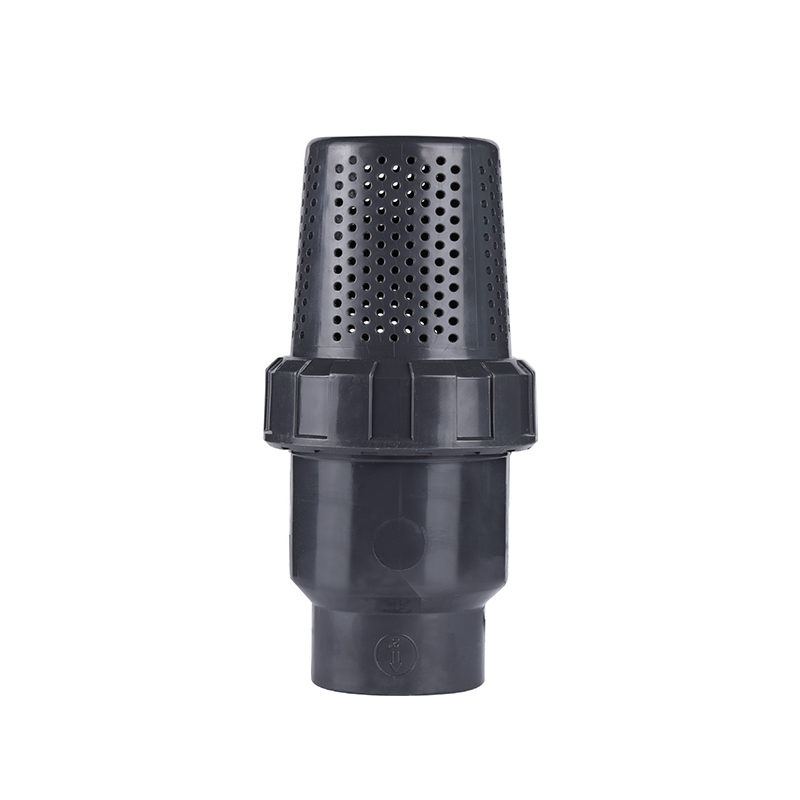

SCH8O/DIN UPVC/CPVC kuglasti ventil s dnom

UPVC/CPVC kuglasti donji ventil visoko je učinkovit uređaj za kontrolu tekućine dizajniran za cjevovodne sustave u industriji i građevinarstvu. Njegov dizajn osigurava minimalnu prepreku protoku tekućine tijekom otvaranja i zatvaranja, smanjujući gubitak tlaka i postižući preciznu kontrolu protoka u trenutku.

Jedinstveni dizajn kuglične jezgre omogućuje gladak i jednostavan rad, značajno povećavajući učinkovitost. Njegova otpornost na visoke temperature i pritiske čini ga pogodnim za primjene kao što su obrada vode, kemijska obrada i obrada otpadnih voda.

Kontaktirajte nas

Prethodno：SCH8O/DIN UPVC/CPVC nepovratni zakretni ventil
Sljedeći：SCH8O/DIN UPVC/CPVC kuglasti povratni ventil

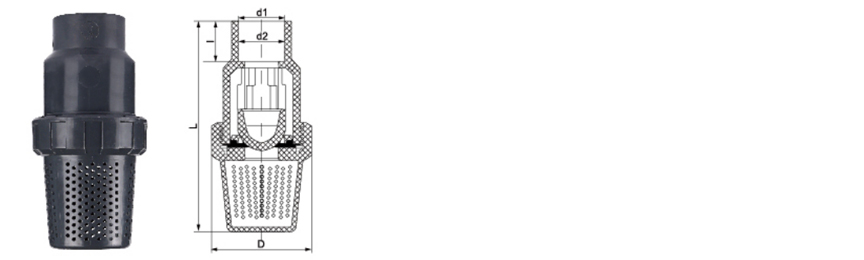

parametar aplikacija Tehnički standardi

VELIČINA/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

Društvo

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Da Kina SCH8O/DIN UPVC/CPVC kuglasti ventil s dnom Za prehrambenu industriju/automobilsku/elektroničku dobavljač i izrađeno po narudžbi SCH8O/DIN UPVC/CPVC kuglasti ventil s dnom Za prehrambenu industriju/automobilsku/elektroničku tvornica. Osnovani smo 2007. godine s fokusom na istraživanje i razvoj, proizvodnju, prodaju i servis industrijskih cijevi od CPVC-a i UPVC-a. Tvrtka je dobila niz certifikata, uključujući licencu za proizvodnju posebne opreme, licencu za higijenu proizvoda povezanih s vodom provincije Zhejiang, certifikat sustava upravljanja kvalitetom IS09001, certifikat sustava upravljanja okolišem IS014001 i certifikat sustava upravljanja zdravljem i sigurnošću na radu IS045001. Tvrtka ima više od 50 neovisnih prava intelektualnog vlasništva i prava na samostalni uvoz i izvoz. Kako bi pružila raznolike proizvode i bolje usluge, tvrtka je uvela naprednu tehnologiju, alatnu opremu te jedinstvene sirovine i sustave upravljanja iz Njemačke i Sjedinjenih Država. Tijekom godina, naši proizvodi su se široko koristili u cjevovodnom transportu kiselih i lužinskih tekućina, ultračiste vode, vode za piće, čiste vode elektroničke kvalitete i industrijskih otpadnih voda u kemijskoj, metalurškoj, fotonaponskoj, nuklearnoj energetici, industriji litijevih baterija, elektroničkih poluvodiča, prehrambenoj, medicinskoj, automobilskoj, industriji pročišćavanja vode i drugim industrijama. Trenutno, ZHEYI Grupa ima više od 30 prodajnih tvrtki diljem zemlje, a sve vrste proizvoda izvoze se u Europu, Ameriku, jugoistočnu Aziju i druge zemlje i regije, te su izuzetno popularni kod domaćih i stranih kupaca.

Potvrda o časti

Vijesti

Gdje se SCH 80 UPVC cijevi koriste u industrijskim i komer...
Jul 30,2026
Specificiraju kemijski prerađivači, operateri za obradu vode i industrijska postrojenja SCH 80 UPVC cijev gdje god sustav cjevovoda treba držati veći unutarnji tlak i oduprijeti se agresivnom izlaganju k...
saznajte više
Što SCH 80 UPVC cijev čini pouzdanim izborom za visokotlač...
Jul 23,2026
SCH 80 UPVC cijev izrađena je s debljom stijenkom od cijevi SCH 40 pri istom vanjskom promjeru, što podiže njezinu ocjenu tlaka i čini je standardom za industrijske vodove koji prenose korozivne kemikalije, vruće p...
saznajte više
Zašto se SCH 80 UPVC cijev naširoko koristi u industrijski...
Jul 16,2026
Debljina stijenke jedina je specifikacija koja odvaja cijev ocijenjenu za zahtjevan industrijski tlak od one namijenjene za laku stambenu upotrebu. SCH 80 UPVC cijev čvrsto stoji na strani te linije za t...
saznajte više

Ostavite poruku

Stroga kontrola kvalitete

ZHEYI Grupa se pridržava načela "kvaliteta na prvom mjestu", usvaja međunarodno naprednu opremu i visokokvalitetne sirovine, strogo kontrolira svaku kariku proizvodnje i posvećena je pružanju cjevovodnih proizvoda s izvrsnim performansama i izvrsnim izgledom.

Tvrtka koristi najnapredniju proizvodnu opremu i visokokvalitetne materijale, uključujući japanski Sekisui i američki Lubrizol. "ZHEYI" savršeno kombinira izvrsnu proizvodnu tehnologiju s profesionalnim upravljanjem, a svaki proizvod prolazi strogu kontrolu kvalitete - od proizvodnje, inspekcije do konačne isporuke, osiguravajući savršenu kombinaciju izgleda i funkcionalnosti.
Precizno testiranje performansi

U ZHEYI-ju, svaki je proizvod pomno izrađen, ne samo s fokusom na izvrstan estetski dizajn, već i uvijek posvećen izvrsnoj intrinzičnoj kvaliteti. Strogo testiranje performansi osigurava da proizvod može održati stabilnost i izdržljivost čak i u teškim uvjetima.:

● Ispitivanje gustoće: Mjeri gustoću materijala kako bi se osigurala ujednačenost i stabilnost struktura.
● Vicatovo ispitivanje temperature omekšavanja: procjenjuje stupanj omekšavanja materijala pod uvjetima visoke temperature kako bi se osigurala otpornost proizvoda na deformacije u različitim okruženjima.
● Ispitivanje u pećnici: simulira dugotrajnu otpornost na toplinu i provjerava sposobnost proizvoda da dugotrajno izdrži visoke temperature.
● Hidrostatski test: Procijenite čvrstoću cijevi pod uvjetima visokog tlaka kako biste osigurali sigurnost i pouzdanost proizvoda.
● Ispitivanje udarnim čekićem: Ispitajte otpornost proizvoda na udarce tijekom transporta, ugradnje i svakodnevne upotrebe.

SCH8O/DIN UPVC/CPVC kuglasti ventil s dnom Znanje o industriji

Ključna uloga i točke ugradnje ventila s kuglastim dnom u sustavima kemijskih tekućina

U sustavima kemijskih tekućina, UPVC/CPVC ventili s kuglastim dnom postali su poželjna vrsta ventila u mnogim ključnim industrijama zbog svoje izvrsne otpornosti na koroziju, laganog dizajna i pouzdanog brtvljenja. Slijede njegove glavne uloge i točke ugradnje u raznim industrijama:

1. Ključna uloga ventila s kuglastim dnom
Sigurno brtvljenje i kontrola tekućine
Ventil s kuglastim dnom ima sferičnu strukturu zatvaranja, koja može postići brzo otvaranje i zatvaranje, učinkovito spriječiti curenje medija i prikladan je za tekućine visoke čistoće ili opasne (kao što su kiseline, lužine i organska otapala).
U industriji elektroničkih poluvodiča i fotonaponske industrije, ventili moraju izbjegavati kontaminaciju metalnim ionima. UPVC/CPVC materijali savršeno su prikladni za ultračistu vodu, otopine za jetkanje i druge medije.

Otpornost na koroziju i dug životni vijek
CPVC je otporan na visoke temperature (do 90°C ili više), pogodan za sustave vode za hlađenje u nuklearnim elektranama ili procese dekapiranje u metalurškoj industriji.
UPVC je otporan na korozivne tvari kao što su klor i sol u industrijskim otpadnim vodama i obradi pitke vode, produžujući vijek trajanja opreme.

Sanitarne primjene
U području medicine i sigurne vode za piće, unutarnja stijenka ventila s kuglastim dnom je glatka kako bi se izbjegao rast bakterija i zadovoljio FDA ili NSF standarde.

Ušteda energije i zaštita okoliša
Lagana struktura smanjuje opterećenje cjevovoda, smanjuje potrošnju energije u sustavu za obradu industrijske vode i podržava usklađenost s okolišem.

2. Točke ugradnje
Provjera prilagodljivosti materijala
Potvrdite kompatibilnost medija s UPVC/CPVC (kao što su koncentrirana sumporna kiselina i otapala benzena mogu zahtijevati posebne materijale).
U okruženju fluorovodične kiseline (HF) u fotonaponskoj industriji mora se odabrati tijelo ventila ojačano CPVC-om.

Potpora i poravnanje cjevovoda
Plastični ventili su manje kruti od metalnih ventila, a nosači se moraju dodati tijekom instalacije kako bi se izbjegla deformacija uslijed naprezanja cjevovoda, posebno u visokotlačnim cjevovodima nuklearnih elektrana.

Brtvljenje i pričvršćivanje
Kada se koristi spoj s prirubnicom ili navojem, vijke je potrebno ravnomjerno zategnuti kako bi se spriječilo lokalno pucanje uslijed naprezanja (kao što je PVDF sustav cjevovoda u industriji poluvodiča).
Preporuča se korištenje EPDM ili PTFE materijala za brtvljenje brtvila za prilagodbu uvjetima visoke temperature (kao što su parovodi u metalurškoj industriji).

Razmatranja radnog okruženja
Kod postavljanja na otvorenom (kao što su postrojenja za pročišćavanje vode), potrebno je postaviti UV zaštitne pokrove kako bi se spriječilo starenje PVC-a.
U čistoj radionici farmaceutske industrije ventil nakon ugradnje treba isprati i pasivizirati.

Održavanje i ispitivanje
Redovito provjeravajte istrošenost kugle ventila i sjedišta ventila, posebno u mediju koji sadrži čestice u industrijskim otpadnim vodama.
Kada se sustav prvi put koristi, potrebno je polako povećavati tlak za ispitivanje kako bi se izbjegao učinak vodenog udara na plastično tijelo ventila.

3. Sažetak primjene u industriji
Sigurnost i visoka čistoća: poluvodiči, fotonapon i medicina oslanjaju se na njegove karakteristike bez zagađenja.
Visoka temperatura i korozija: Nuklearna energija i metalurgija daju prednost verziji CPVC-a otpornoj na temperaturu.
Usklađenost s okolišem: Zamijenite metalne ventile u pitkoj vodi i industrijskoj otpadnoj vodi kako biste smanjili rizike od teških metala.
