Jednodijelni ventil za prirubnice-Zheyi Pipeline (Wuhan) Co., Ltd.

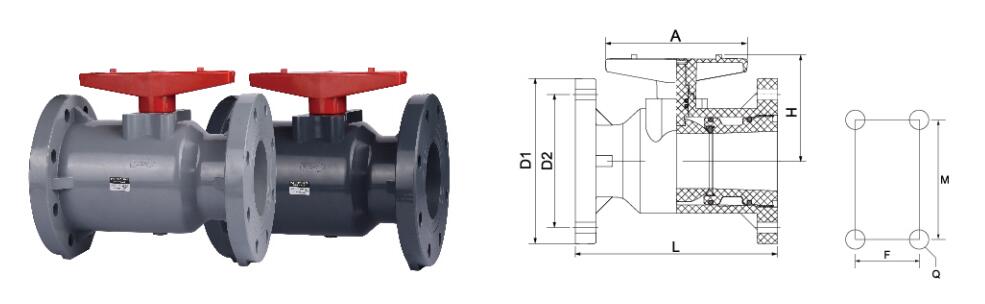

Veličina/nom.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	Runa	105	105	115	140	145	165	180	195	220	250	285
	Ansi	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	Runa	65	75	85	100	110	125	145	160	180	210	240
	Ansi	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	Runa	4-mu14	4-mu14	4-mu14	4-mu18	4-mu18	4-mu18	4-mu18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	Ansi	4-mu16	4-mu16	4-mu16	4-mu16	4-mu16	4-mu19	4-mu19	4-mu19	4-mu19	8-φ22	8-φ22
	Jis	4-mu15	4-mu15	4-mu19	4-mu19	4-mu19	4-mu19	4-mu19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Jednodijelni ventil za prirubnice Industry knowledge

Primjena jednodijelni ventil za prirubnice U kemijskoj industriji: Specifikacije dizajna i sigurnosti otpornih na koroziju

Jednodijelni prirubnica kuglice naširoko se koriste u kemijskoj industriji i srodnim poljima zbog njihove kompaktne strukture, dobrog brtvljenja i prikladnog rada. Budući da kemijski mediji često imaju snažnu korozivnost, visoke temperature i visoke tlake ili visoke potrebe čistoće, precizni dizajn i sigurnosne specifikacije ventila su otporni na koroziju. Slijede specifične primjene i tehnički zahtjevi ovog ventila u više ključnih industrija:

1. Kemijska industrija (snažno korozivno okruženje)
Kemijska proizvodnja često uključuje korozivne medije poput kiselina, alkalija i organskih otapala. Jednodijelni prirubni kuglični ventili moraju koristiti materijale otporne na koroziju (poput 316L nehrđajućeg čelika, Hastelloy, PTFE obloge itd.) I u skladu s API-om 607 vatrootpornim certifikatom kako bi se osigurala sigurnost u propuštanju ili ekstremnim radnim uvjetima.

2. Voda za piće (sigurna pitka voda)
Kad ventil kontaktira pitku vodu, mora ispunjavati sanitarne standarde kao što je NSF/ANSI 61. Materijal je obično 304/316 nehrđajući čelik ili EPDM brtva kako bi se izbjegle oborine teških metala i osigurali sigurnost kvalitete vode.

3. Metalurgija
U visokim temperaturama i prašnjavim okruženjima ventili moraju biti otporni na habanje i otporni na toplinu (poput premaza ugljičnog čelika karbida), pogodni za plinovodne plinovode u visokim pećima.

4. fotonaponski
U transportu polisilikonskih i elektroničkih kemikalija, ventili moraju biti ultra-visoka čistoća (elektropolizirani unutarnji zid) i niske oborine čestica kako bi se izbjeglo kontaminaciju procesnih medija.

5. nuklearna energija
Ventili nuklearnog razreda moraju biti u skladu s ASME III standardima, koriste materijale otporne na zračenje (poput austenitnog nehrđajućeg čelika) i proći seizmičke testove kako bi se osiguralo dugoročno stabilno djelovanje na nuklearnom otoku.

6. Elektronski poluvodič
U prijevozu ultračiste vode (UPW) i posebnih plinova ventili moraju biti nula istjecanja (ISO 15848 certificirani) i nemaju dizajn mrtvog kuta kako bi se spriječilo onečišćenje čestica ili plina.

7. Medicina
Farmaceutska industrija zahtijeva aseptični dizajn (poput SIP/CIP kompatibilnosti), a materijal mora biti u skladu s FDA certifikatom kako bi se izbjegao rast mikroba. Pogodan je za fermentacijske spremnike i pročišćene vodene sustave.

8. Industrijska obrada vode
Pokrivajući hladnu vodu i cirkulirajuće vodene sustave, ventil mora biti otporan na koroziju kloridnih iona (poput dupleksnog nehrđajućeg čelika) i prilagoditi se čestim uvjetima otvaranja i zatvaranja.

9. Industrijska otpadna voda
Za kisele, alkalne i otpadne vode s visokom soli, ventil mora biti otporan na koroziju otporan na habanje (poput kugličnih ventila obloženih fluorinom), a materijal za brtvljenje (poput PTFE) mora biti otporan na starenje.

Ključne točke sigurnosnih propisa
Odabir materijala: Odgovarajte materijalom prema karakteristikama medija (poput Hastelloy za kisele medije i legura na bazi nikla za alkalne medije).
Tehnologija brtvljenja: Upotrijebite Metal brtve soft brtve dvostruki dizajn kako biste osigurali nula istjecanja (poput ISO 5208 klase VI).
Zaštita od požara i eksplozije: Upoznajte standarde API 6FA, dizajn stabljike otpornih na puhanje.
Certifikacija industrije: kao što je NSF za pitku vodu, ASME za nuklearnu energiju, Semi F81 za poluvodiče itd.
